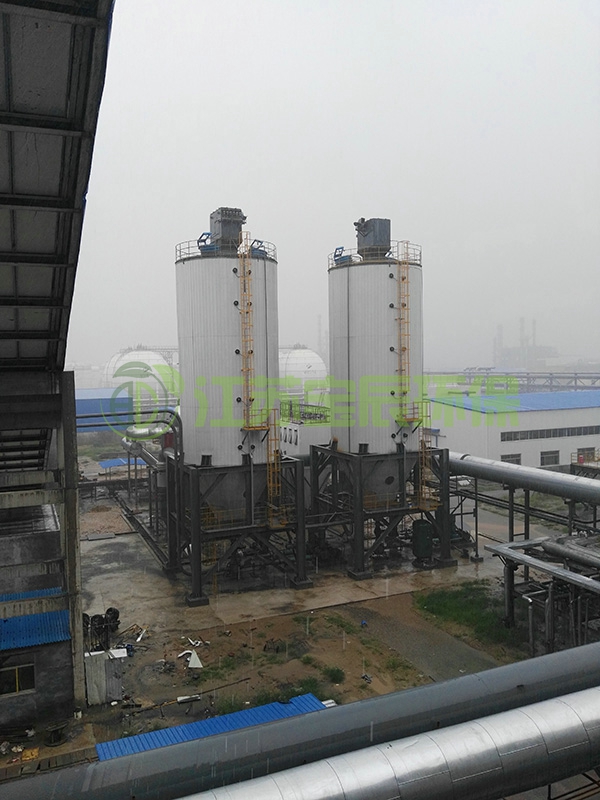

煤粉塔作为燃料煤粉储存使用,储存来自煤粉供应厂商配送过来的煤粉,本煤粉塔采用钢制外加保温(保温层厚度不低于100mm,且为阻燃材料)、直立圆筒形结构,煤粉塔整体结构为“储仓式+输送平台”结构,煤粉主要储存在煤粉储仓内,输送平台主要为锅炉所用燃料煤粉均匀输送用;煤粉储仓顶部装有布袋除尘器(含排气风机),防爆门,料位计,煤粉塔侧边装有温度感应器,料位计,煤粉储仓下面的锥形体经特殊设计有效的防止煤粉在锥形体内搭桥。
(1)煤粉塔工作原理
煤粉通过煤粉储运输送车送至煤粉储仓内,在向煤粉储仓输送煤粉前,先开启煤粉塔上的布袋除尘器,以清除送粉时带入的空气。煤粉塔大的储量以煤粉储仓高料位计为限高线防止煤粉溢仓,当煤粉储仓内的煤粉达到该仓高料位计所在位置时停止向煤粉塔内输粉。
煤粉储仓在正常储存煤粉时,煤粉储仓的侧壁均设有若干个料位计和温度感应器(均不少于4 个);料位计可用来查看煤粉塔内的剩余粉量,温度感应器可监测煤粉塔不同部位处煤粉的温度。
煤粉仓顶部设有保温夹层,其所形成的夹层具有一定的角度,中间高两边低,可有效防止仓顶的积水,煤粉塔夹层内设有若干个支撑圈及支撑筋防止顶部的塌陷,煤粉塔顶部的夹层及底板均为连续焊接有效防止雨水的浸入。
煤粉储仓内的煤粉先通过锥形体,进入煤粉输送平台,由煤粉输送平台内的螺旋搅拌进入叶轮给粉机,叶轮给粉机为变频电机控制,可根据锅炉运行负荷的大小,调动变频电机的频率来控制叶轮给粉机的给粉量。叶轮给粉机在不同频率的给粉是一定的,可根据运行时间来计量煤粉的输出量(煤粉输出量准确度≤±3%);煤粉储仓下面的锥形体经特殊设计可避免煤粉储仓内煤粉的搭桥现象产生时,
供料的稳定性是由煤粉储仓内的搅拌机构及下端的螺旋输送保证的,煤粉储仓下的煤粉输送平台内设有若干个螺旋搅拌机,煤粉通过螺旋搅拌机均匀的送入叶轮给粉机内,每一台煤粉仓供应一台锅炉;叶轮给粉机由变频电机带动,可通过运行时间计量所输送的煤粉用量。

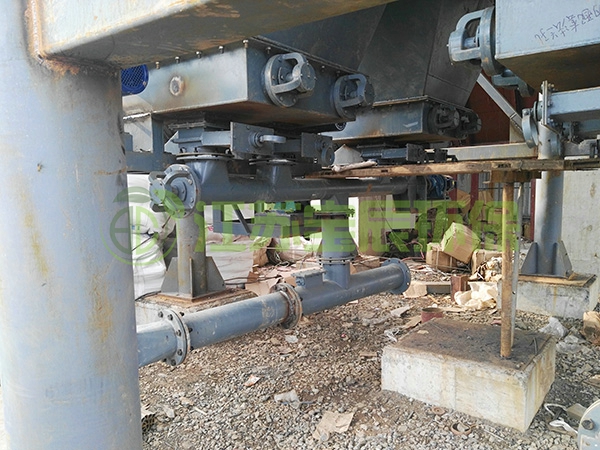

煤粉通过叶轮给粉机输出落入下端的煤粉混合器,煤粉混合器前端装有输送煤粉的输粉风机,输粉风机输出的带压空气与煤粉在煤粉混合器内混合,通过煤粉输送管线送入煤粉燃烧器内燃烧。如下图所示
